 1. 스크류의 종류



탭핑 스크류(tapping screw)

탭핑 스크류의 경우 호칭경에 따라 표준 피치가 정해져 있다.
동일 직경의 볼트보다 피치가 크므로 쉽게 구별된다.

【 ISO1478, DIN 7970의 표준 치수표 】
크기
ST1.5
ST1.9
ST2.2
ST2.6
ST2.9
ST3.3
ST3.5
ST3.9
ST4.2
ST4.8
ST5.5
 ST6.3 ST8 ST9.5
피치
0.5
0.6
0.8
0.9
1.1
1.3
1.3
1.4
1.4
1.6
1.8
 1.8 2.1 2.1
호칭경 1.52 1.9 2.24 2.57 2.9 3.3 3.53 3.91 4.22 4.8 5.46 6.25 8 9.65
골지름 0.91 1.24 1.63 1.9 2.18 2.39 2.64 2.92 3.1 3.58 4.17 4.88 6.2 7.85

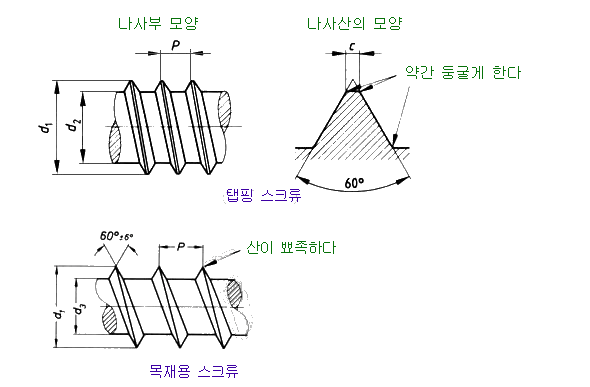

목재용 스크류(wood screw)

탭핑스크류와 유사하나 나사산의 끝이 날카로운 것이 특징이다.
【 DIN 7998의 표준 치수표 】
크기
1.6
2
2.5
3
3.5
4
4.5
5
5.5
6
7
 8 10 12 16 20
피치
0.7
0.9
1.1
1.35
1.6
1.8
2
2.2
2.4
2.6
3.2
 3.6 4.5 5 6 7
호칭경 1.6 2 2.5 3 3.5 4 4.5 5 5.5 6 7 8 10 12 16 20
골지름 1.1 1.4 1.7 2.1 2.4 2.8 3.1 3.5 3.8 4.2 4.9 5.6 7 9 12 15

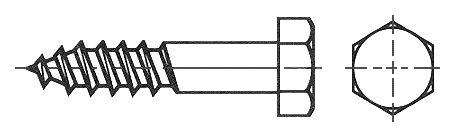

래그 스크류(lag screw)


목재용 스크류의 한 종류로 머리 모양이 육각 또는 사긱형의 형상을 갖는 것으로
육각머리 목재용 스크류(Hexagon head wood screw) 또는 래그 스크류(lag screw) 라 한다

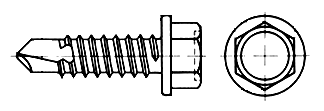

직결 나사(self drilling screw)

결합하고자 하는 물체에 나사 구멍을 만들지 않고, 나사 끝에 있는 드릴이 구멍을 뚫고 결합되는 형태이므로 붙여진 이름이다. 셀프드릴링 스크류라고도 하며, 영어 약자로 SDS라고도 한다. 뚫고자 하는 철판의 두께나 재질에 따라 작업성이 달라지므로 선택에 신중해야 한다.

날개 붙이 직결나사(wing self drillng screw)

날개 붙이 직결나사는 나무와 얇은 철판으로된 구조물을 빠르고 효과적으로 체결하기 위한 것입니다.


직결나사 스티쳐 (SDS stitcher)

스티쳐의 특징은 드릴 날의 외경이 나사의 골 지름 보다 작다는 것입니다. 따라서 철판을 뚫고 나서 나사산이 구멍을 벌리면서 들어가기 때문에 견고하게 체결됩니다. 대부분 패널의 표면 철판은 0.8mm 이내이고 겹쳐지는 곳은 0.8+0.8mm 두 장으로 상당히 얇습니다. 따라서 일반 나사를 사용하면 철판사이가 뜬다든지 헐거운 현상이 발생하기 쉽습니다.이와 같이 아주 얇은 것 패널의 접합부분과 같은 곳에는 STITCHER를 사용하여야 합니다. 스티쳐는 좁은끝(REDUCED POINT)라고도 불려집니다. 응용되는 제품들로 꼭 이런 얇은 곳이 아니더라도 다소 강한 결합을 원하며, 체결시 목재나, 프라스틱과 같이 부하가 약한 곳에는 포인트가 작은 것을 사용하거나 WINDOW SCREWS 'S' TYPE이나 DRY WALL SCREWS SHARP POINT등과 같이 뾰족끝을 사용하는 경우 이런 원리를 이용한 것 중 하나입니다. 일부 외국의 업체에서 DRY WALL SHARP POINT를 STITCHER라고 부르는 것도 이러한 이유의 하나입니다.

목조결합용 직결나사(window building screw, wood screw super 'S' point)

나사의 특징은 나사산이 높은 것과 낯은 것의 이중 구조로 되어있는 2줄 나사로 되어 있다. 이런 스타일을 하이로우(hi-lo) 타입이라고도 하며, 특징은 일반 목재용 스크류에 비해 낮은 나사산으로 인해 목조의 균열등의 부작용이 적으면서 체결력이 더 높게 나오는 것으로 알려져 있으며, 2줄 나사이므로 1회전에 2피치씩 조여지므로 조임속도가 빠르다. 목조건물, 축사, 창고등의 지붕의 골조가 나무인 경우 지붕판 (보통 강판의 경우 철판의 두께가 0.8mm 이내에 사용)과 석가래 혹은 기둥과의 접합에 쓰인다. 끝단의 드릴은 1날 혹은 양날의 2가지가 있으며, 나사산도 높은산이 2줄로 되어 있는 것도 있다



석고보드용 스크류

부숴지기 쉬운 석고보드에 사용하기 위해 피치가 크며, 끝단이 뾰족한 것이 특징이다. dry wall screw라고도 한다.



프라스틱용 스크류

플라스틱은 깨어지기 쉬운 재질이므로 피치가 크고, 나사산을 30도로 얇게 하여 마치 칼날처럼 파고 들어갈 수 있게 제작된 스크류이다. 밑구멍은 사출시에 핀에 의해 미리 만들어 지며, 나사산이 없는 밑구멍에 그냥 박아 넣으면 스스로 나사산이 칼날처럼 파고 들어가 견고한 조립이 이루어 진다.



탭 스크류(thread cutting screw)

알루미늄 다이캐스팅과 같은 경금속에 탭을 내지 않고 구멍에 직접 나사를 박아 넣음으로써 나사가 스스로 탭의 역할을 하여 나사산을 깎으면서 들어가는 형태의 스크류이다.





위의 사진과 같이 미터나사의 나사산을 갖고 있으나 나선형으로 나사산이 끊어져 있어 마치 탭과 같은 역할을 할 수 있게 되어 있다.

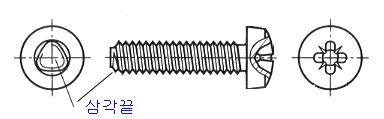

삼각끝 스크류

나사끝단이 삼각형으로 되어 있어 알루미늄 다이캐스팅과 같은 경금속에 탭을 내지 않고 구멍에 직접 나사를 박아 넣음으로써 나사가 스스로 나사산을 만들면서 들어가는 형태의 스크류이다. 마치 전조하듯이 나사산을 만들므로 절삭에 의한 칩이 없고 나사산이 견고한 것이 특징이다.
