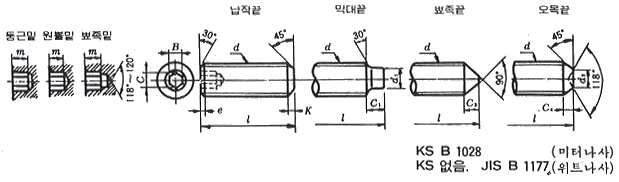

| 육각 구멍붙이 멈춤나사-둥근끝(KS B 1028-90 JIS B 1117-1997) |
|
| 나사의 호칭 |
피치 P |
df (약) |
e 최소 |
S | t 최대 | 둥근끝 re 약 |
l | |||
| 호칭 (기준치수) |
최대 | 최대 | 1난 | 2난 | 둥근끝 | |||||
| M1.6 | 0.35 | 수 나 사 의 골 지 름 |
0.803 | 0.7 | 0.711 | 0.724 | 0.7 | 1.5 | - | - |
| M2 | 0.4 | 1.003 | 0.9 | 0.889 | 0.902 | 0.8 | 1.7 | - | - | |
| M2.5 | 0.45 | 1.427 | 1.3 | 1.270 | 1.295 | 1.2 | 2.0 | - | - | |
| M3 | 0.5 | 1.73 | 1.5 | 1.520 | 1.545 | 1.2 | 2.0 | 4.2 | 2~16 | |
| M4 | 0.7 | 2.3 | 2.0 | 2.020 | 2.045 | 1.5 | 2.5 | 5.6 | 2.5~20 | |
| M5 | 0.8 | 2.87 | 2.5 | 2.520 | 2.560 | 2.0 | 3.0 | 7.0 | 3~25 | |
| M6 | 1.0 | 3.44 | 3.0 | 3.020 | 3.080 | 2.0 | 3.5 | 8.4 | 4~30 | |
| M8 | 1.25 | 4.58 | 4.0 | 4.020 | 4.095 | 3.0 | 5.0 | 11 | 5~40 | |
| M10 | 1.5 | 5.72 | 5.0 | 5.020 | 5.095 | 4.0 | 6.0 | 14 | 6~50 | |
| M12 | 1.75 | 6.86 | 6.0 | 6.020 | 6.095 | 4.8 | 8.0 | 17 | 8~60 | |
| M16 | 2.0 | 9.15 | 8.0 | 8.025 | 8.115 | 6.4 | 10.0 | 22 | 10~60 | |
| M20 | 2.5 | 11.43 | 10.0 | 10.025 | 10.115 | 8.0 | 12.0 | 28 | 12~60 | |
| M24 | 3.0 | 13.72 | 12.0 | 12.32 | 12.142 | 10.0 | 15.0 | 34 | 12~60 | |
