1.  선삭용 인서트의 항목별 선정요령

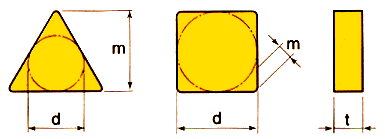

인서트 검색화면의 여러 선택상자들을 보면 무엇을 어떻게, 어떤 기준으로 선택을 해야 할지 망설이게 되죠? 이곳에서는 각 선택상자별로 갖고 있는 항목들을 소개합니다. 화면의 모든 선택항목들을 다 선택해야 하는 것은 아니며, 원하시는 항목만 선택하시면 됩니다. 단, 검색된 제품의 수가 100개 이하가 될 때까지 검색조건을 입력해 주시기 바랍니다. 너무 많은 갯수가 보이면 선택하시기 어려우므로 검색결과 제품의 수를 100개 미만이 될 때에만 결과리스트 화면이 출력되도록 제한을 두었습니다. 본 검색도우미 화면은 어떠한 항목들을 어떤 기준으로 선택하실지 판단할 수 있는 기초 자료입니다. 만일 설명이 충분치 않으시면 Q&A에 글을 남겨 주십시요. 성심껏 도와 드리겠습니다.   인서트형상 선택상자를 열면(클릭) 선택하실 수 있는 인서트형상의 명칭이 나타납니다. 아래 그림들을 참조하시어 원하는 형상의 명칭을 선택하시기 바랍니다. 명 칭 표시 기호 인서트형상 명 칭 표시 기호 인서트형상 마름모-85도 A 마름모-85도  M 마름모-82도 B  팔각형 O  마름모-80도 C  오각형 P 마름모-55도   D  원형 R 마름모-75도   E  정사각형 S  육각형  H  삼각형 T  평행사변형  K 마름모-85도  V  직사각형 L  육각형-80도  W 표시기호는 인서트 형상기호 표기에 사용되는 국제(ISO) 표시기호입니다.   단면형상 명 칭 인서트형상 설 명 직각날  칩브레이커가 없는 인서트 보통 인서트의 양면을 사용할 수 있으므로 경제적입니다. 상면날  상면에 칩브레이커가 있는 인서트 상면만을 사용하며, 주로 네거티브 인서트에 사용됩니다. 사상용, 정삭용 등에 많이 쓰입니다. 상하면날  상,하면에 칩브레이커가 있는 인서트  양면을 사용할 수 있으며, 포지티브 인서트에 많이 사용됩니다. 중삭용에 적합합니다.   고정방식 인서트를 홀더에 고정하는 방식에 따라 인서트의 형상이 조금씩 달라집니다. 고정방식은 아래와 같으므로 원하시는 고정방식을 선택해 주십시요. 명 칭 인서트형상 설 명 홀더고정예 상면고정  인서트에 고정을 위한 아무런 장치도 없는 형태로서, 상면을 강하게 눌러 고정하는 형태입니다. 레버고정  가장 보편적으로 널리 사용되는 고정방식입니다. 나사고정  고정이 간편하나 고정력이 약하므로 사상용에 주로 사용됩니다. 특수고정  상면고정방식과 유사하나, 강한 고정력을 얻기 위해 복잡한 특수 고정기구를 사용합니다.     날길이 인서트의 절삭가능한 날의 길이를 선택할 수 있는 항목입니다. 날길이는 인서트 형상에 따라 다르므로 화면의 치수선을 참조 바랍니다.    날끝반경 인서트의 절삭날 끝의 반경값을 선택할 수 있는 항목입니다. 날끝 반경의 종류는 아래와 같습니다. 표시 기호 날끝반경 표시 기호 날끝반경 00 0 12 1.2 02 0.2 16 1.6 04 0.4 24 2.4 08 0.8 32 3.2 표시기호는 인서트 형번 표기시에 사용되는 국제(ISO) 표시기호 입니다.   날두께 인서트의 절삭가능한 날의 두께를 선택할 수 있는 항목입니다. 날두께의 치수는 인서트 형상에 따라 다르므로 아래 그림의 치수선을 참조 바랍니다.  표시 기호 날두께 표시 기호 날두께 01 1.59 04 4.76 T1 1.98 05 5.56 02 2.38 06 6.35 03 3.18 07 7.94 T3 3.97 09 9.52   여유각 인서트의 절삭날의 여유각을 선택할 수 있는 항목입니다. 표시 기호 여유각 표시 기호 여유각 A 3˚ E 20˚ B 5˚ F 25˚ C 7˚ G 30˚ P 11˚ N 0˚ D 15˚ Z 기타   가공방향 인서트의 절삭가능한 가공방향을 선택할 수 있는 항목입니다. 선택할 수 있는 가공방향은 아래와 같습니다. 명 칭 인서트형상 설 명 우승수  우측에서 좌측방향으로 가공이 진행되는 형태입니다. 좌승수  좌측에서 우측방향으로 가공이 진행되는 형태입니다. 승수없음  좌,우 어느쪽이든 원하는 방향으로 가공이 가능한 형태입니다.   용도 인서트의 주 용도를 선택할 수 있는 항목입니다. 황삭 중삭 (중/황삭용은 중삭으로 표현한다) 정삭 (정/중삭용은 정삭으로 표현한다) 상기와 같이 세가지로 구분되어 있습니다.   절삭환경 인서트의 절삭해야할 가공면의 상태 및 조건을 선택하는 항목입니다. 아래와 같이 세가지로 분류하였습니다. 양호 (연속가공, 고속가공, 양호한 클램핑) 보통 (모방가공, 중간속도, 약간의 단속, 양호한 클램핑) 열악 (주/단조면, 저속가공, 단속가공, 약한 클램핑)   명 칭 피삭재 단면형상 피삭재 예제 양호   보통   열악     피삭재질 인서트로 절삭하고자 하는 피삭재질을 선택할 수 있는 항목입니다. 피삭재질을 선택하면, 절삭할 수 있는 인서트 재종이 선정됩니다. 피삭재질은 대별하여 다음과 같이 나누었습니다. 강 스테인레스 주철 알루미늄 고경도강 열처리강   공구재질 인서트를 만드는 재질의 종류를 선택할 수 있는 항목입니다. 특별히 선호하는 재종이 있으시면 선택하십시오. 그렇지 않으면 가공조건을 선택하면 저절로 재종이 선택됩니다. 선택가능한 재종은 아래와 같습니다. 초경 (비코팅, CVD코팅, PVD코팅) 카바이드 (비코팅, CVD코팅, PVD코팅) 서멧 (비코팅, CVD코팅, PVD코팅) CBN (Cubic Boron Nitride) PCD (Poly Crystalline Diamond)   공구등급 인서트의 정밀도를 선택할 수 있는 항목입니다. 정밀도 등급에 따른 인서트 각 부위의 공차는 아래표와 같습니다. 표시 기호 d m t A ±0.025 ±0.005 ±0.025 C ±0.025 ±0.013 ±0.025 E ±0.025 ±0.025 ±0.025 F ±0.013 ±0.005 ±0.025 G ±0.025 ±0.025 ±0.05~0.13 H ±0.013 ±0.013 ±0.025 J ±0.05~0.15 ±0.005 ±0.025 K ±0.05~0.15 ±0.013 ±0.025 L ±0.05~0.15 ±0.013 ±0.025 M ±0.05~0.15 ±0.08~0.20 ±0.013 N ±0.05~0.15 ±0.08~0.20 ±0.025 U ±0.05~0.25 ±0.13~0.38 ±0.05~0.13 범위로 주어진 공차들은 인서트의 크기에 따라 공차값이 변하고 있기 때문에 범위로 표시하였습니다.   이송속도 인서트의 이송속도를 선택할 수 있는 항목입니다. 이송속도는 작업속도와 밀접한 관계가 있으므로 작업에 주어진 시간을 고려하여 선택하실 수 있습니다. 최대값과 최소값으로 나누어져 있으므로 필요항목을 적절히 선택하시기 바랍니다. 이송속도는 피삭재 1회전당 인서트의 이송량을 mm로 나타내고 있습니다. 즉, mm/rev 입니다.   절삭깊이 인서트가 이송하면서 절삭해 낼 수 있는 량을 선택할 수 있는 항목입니다. 절삭깊이 또한 작업속도와 밀접한 관계가 있으므로 작업에 주어진 시간을 고려하여 선택하실 수 있습니다. 최대값과 최소값으로 나누어져 있으므로 필요항목을 적절히 선택하시기 바랍니다. 절삭깊이는 mm로 나타내고 있습니다.
